一、概述：
該自動上袋機適用于牛皮紙袋、塑料袋、編織袋等自動上袋。在肥料、飼料、精細化工等個行業與包裝機配套組成自動化包裝。
二、工作原理：

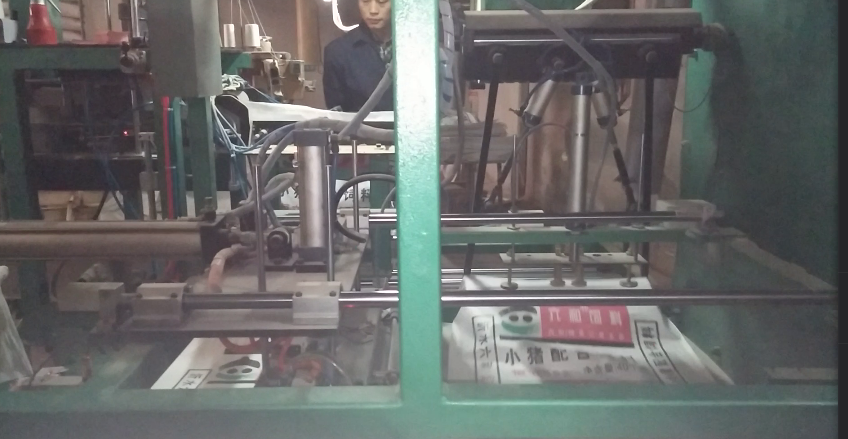

該自動上袋機完全模擬人工上袋的各個動作，首先將包裝袋放入集袋箱內，放置在包裝袋袋口上方的真空吸盤在氣缸的作用下快速下降，吸住最上方的包裝袋袋口上側，并捻起，此時真空吸盤由橫向氣缸帶動，帶著吸住的包裝袋向夾袋器方向移出，放置在包裝袋移出部分上下側的各一對真空吸盤在底部氣缸的作用下移動并吸住包包裝袋袋兩側，袋口打開，與此同時，上袋機的上袋臂插入 袋口并拉緊，上袋臂由氣缸動作，后入的手臂一樣將包裝袋送入夾袋器內，夾袋器動作，將包裝袋夾住，完成自動上袋整個工藝過程。
三、技術參數
型號：HE-ZDS；
能力：600—1000袋/小時；
控制方式：可編程序控制器（PLC）；
接觸面材質：不銹鋼SUS304；
每袋重量： 20～50公斤/袋（凈重）；
耗氣量：約2000Nl/min/套（氣壓5kg/cm2）；
功耗：約8kw/套。、
四、技術說明：
1、自動供袋機
三個水平排列的袋庫約可存放210個空袋（存放量會因空袋的厚度而異），由吸盤取袋裝置供袋。當一個單元的空袋取完后，下一單元的空袋庫自動切換至取袋位置，以保證設備的連續運轉。
2、袋子整列盤
由自動供袋裝置取出的袋子在此整列，對袋子的方向和位置進行修正，以保證下面的打開袋口和套袋動作的穩定進行。
3、空袋橫向移動裝置
空袋移動至設定的下料位置后，由真空吸盤打開袋口。
4、夾袋喂料裝置
空袋由夾袋機構緊夾在下料口，下料閥門插入袋內后閥門打開喂料。
5、袋底拍擊裝置
物料充填后，此裝置拍擊袋底，使袋中的物料充分落實。
6、空袋橫向移動和袋口夾持導入裝置
實袋下放至主輸送機上，并由袋口夾持裝置夾持著袋口輸送到封口部分。
7、立袋輸送機
實袋由輸送機以恒定的速度輸送到下游，高度調節手柄可調整輸送機的高度。
